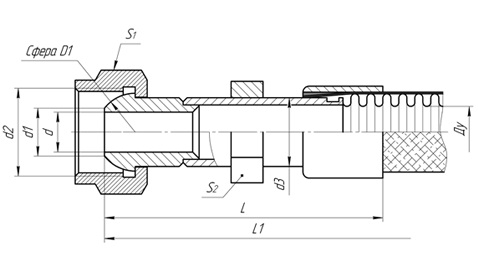

Арматура «Ниппель сферический, накидная гайка с метрической резьбой»
.jpg)
| Ду | |||||||
| d | d1 | d2
| d3
| S1 | S2
| D1 | |
| 8 | 6 | 9,5 | М 18х1,5
| 12 | 22 | 17 | 15,5 |
| 10 | 8 | 12,5 | М 20х1,5 | 13,5 | 24 | 19 | 17,5 |
| 12 | 10 | 13,5 | М 22х1,5 | 17,2 | 27 | 22 | 19,5 |
| 16 | 14 | 18,5 | М 27х1,5 | 21,3 | 32 | 27 | 24,5 |
| 20 | 18 | 21,5 | М 30х1,5 | 26,9 | 36 | 32 | 28 |
| 25 | 23 | 26,5 | М 36х1,5 | 33,7 | 41 | 41 | 34 |
| 32 | 30 | 34 | М 45х1,5 | 42,4 | 50 | 50 | 43 |
| 40 | 38 | 42 | М 52х1,5 | 48,3 | 60 | 55 | 50 |
| 50 | 48 | 52 | М 68х1,5 | 60,3 | 75 | 65 | 65 |
