Тефлоновые / фторопластовые рукава



Тип фторопластового рукава       Условный диаметр рукава/P.давление в бар
46810121416202532
ГЛАДКАЯ КАМЕРА, 1 ОПЛЕТКА     175175150135120120100908550
ГЛАДКАЯ КАМЕРА, 2 ОПЛЕТКИ365365300285250250235200150100
ГОФРИРОВАННАЯ КАМЕРА, 1 ОПЛЕТКА 1601501201201108080705045
Температура рабочей среды от -60 до + 185 ºС









Тип фторопластового рукава    Минимальный радиус изгиба / диаметр рукава, мм
 4  6  8 10121416202532
ГЛАДКАЯ КАМЕРА, 1 ОПЛЕТКА4045505570125130190270
ГЛАДКАЯ КАМЕРА, 2 ОПЛЕТКИ3535405065100110180240
ГОФРИРОВАННАЯ КАМЕРА, 1 ОПЛЕТКА1820253040455080100120







Фторопластовые (тефлоновые) рукава техническое описание

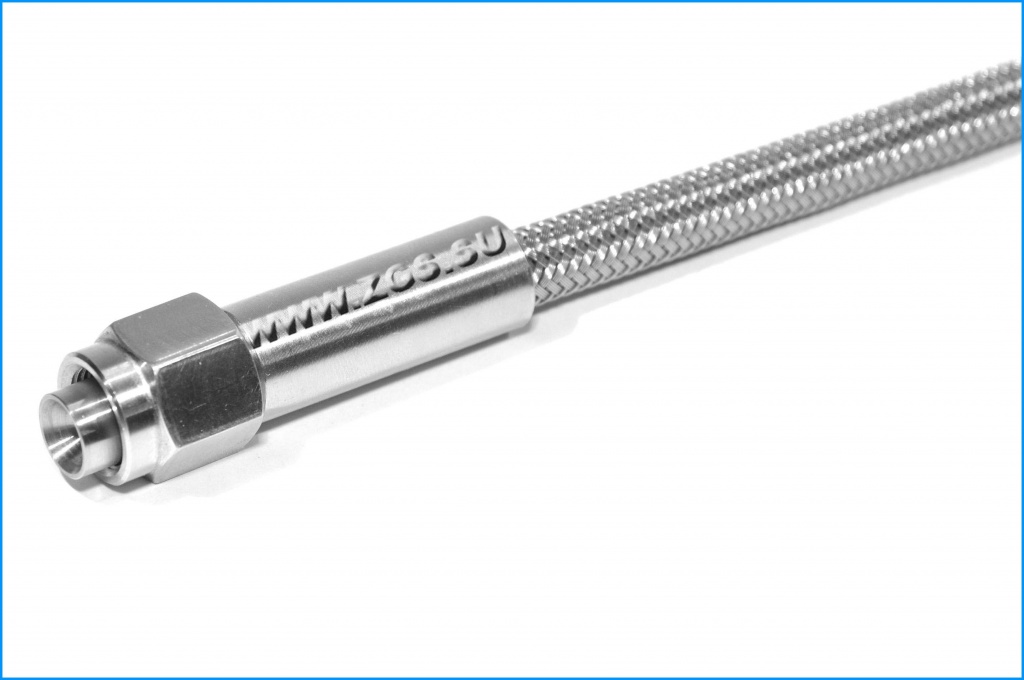

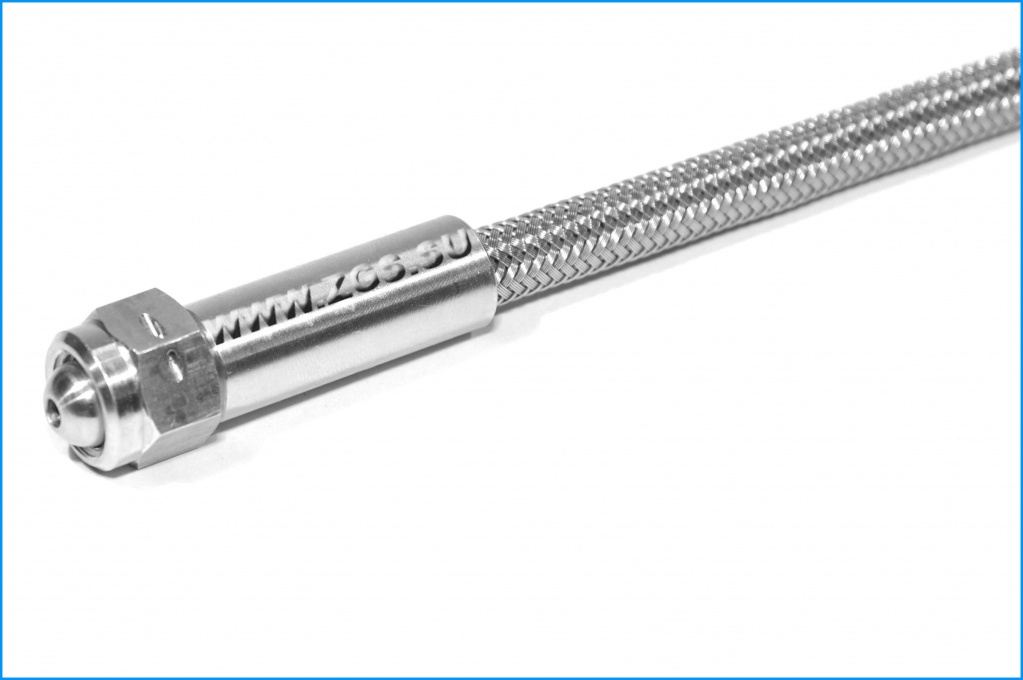

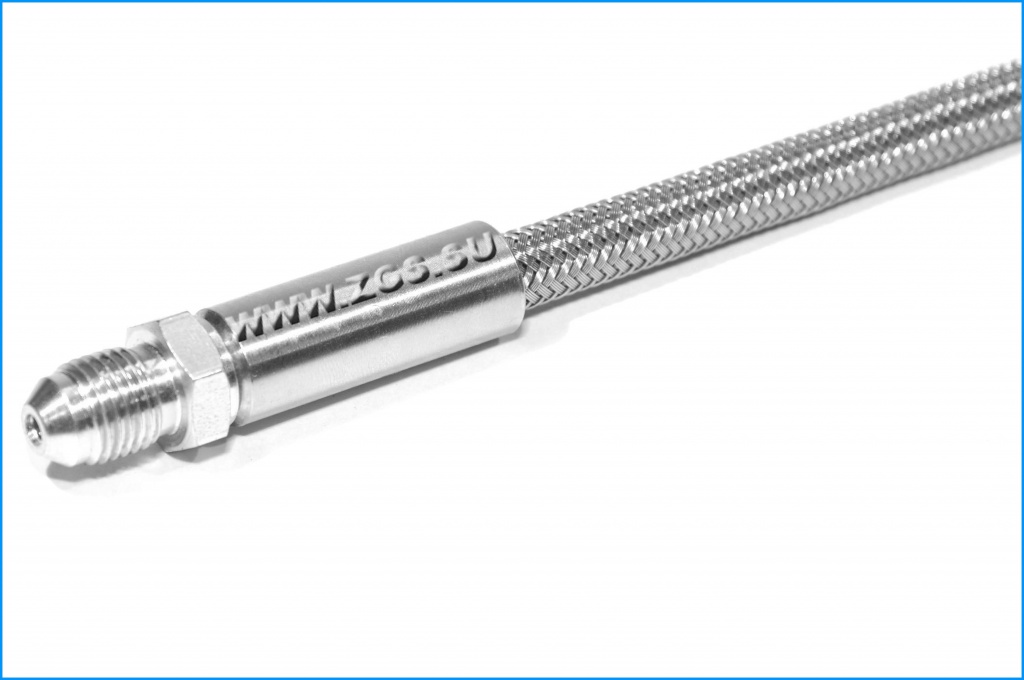

птфе_1_G.jpgФторопластовый рукав (тефлоновый шланг) высокого давления обладает набором определенных механических свойств и характеристик. Стандартная конструкция рукава включает в себя трубку из фторопласта Ф-4Д гладкого или гофрированного типа, оплетку из нержавеющей стали 08Х18Н10 (AISI 304) в 1 или 2 слоя в зависимости от конкретного применения изделия на которую устанавливается концевая присоединительная арматура из нержавеющей стали или высокоуглеродистой с гальваническим покрытием (фитинги). Необходимо отметить, что количество оплеток напрямую влияет на гибкость рукава. Каждая дополнительная оплетка увеличивает радиус изгиба шланга, но при этом и увеличиваются разрывные показатели изделия в 2-3 раза.

Область применения

Тефлоновые рукава предназначены в качестве соединительных элементов для оборудования различного типа, по которым транспортируются агрессивные среды такие как: кислота, смола, лак, щелочь, эмульсии, спирты, гидравлическая жидкость, жиры, а также сыпучие абразивные вещества. По своим механическим свойствам тефлоновые рукава имеют ряд преимуществ, перед металлорукавами высокого давления и РВД т.к обладают антиадгезией меньшим сопротивлением внутренней поверхности сердечника по отношению к транспортируемым веществам.

Фторопластовые шланги широко востребованы на предприятиях в таких отраслях, как химическая промышленность, машиностроение, приборостроение, деревообработка, целлюлозное производство, медицина и пищевая промышленность.

Транспортируемые среды:

воздух (в компрессорных линиях и др.), пар, газообразный азот, кислород;
топлива для двигателей (жидкие и газообразные, включая топлива для реактивных двигателей Т-1, ТС-1, ТС-2);
масла для смазочных систем (включая масла для авиационных двигателей: АМГ-10, МК-8, МК-8П, МС-20С,
ВНИИНП 50-1-4Ф, 36/1); рабочие жидкости гидросистем: тормозные системы и системы
сцепления различного транспорта, авиационные гидросистемы (жидкость Т-50с-3, масло НГЖ-4),
различные химикаты (включая агрессивные газы, бром, концентрированные кислоты,
растворители, красители, сольвенты, клея, воски, латексы и др.), этилцеллозольв, спирт, спецпродукты по МРТУ: 38-1-244-56, 38-1-244-66, и их водные растворы, дистиллированная и сверхчистая вода (например, охлаждение для компьютерных чипов);
пищевые материалы, фармацевтические препараты.

Производим и комплектуем различной концевой присоединительной арматурой тефлоновые рукава с гладкой, гофрированной камерой повышенной гибкости, серии антистатик (тефлон черного цвета с углеродистыми добавками). Также производим аналог рукавов 8Д0.447-005
