Компенсатор резиновый фланцевый и муфтовый

vibro_230_1.jpg vibro_230_2.jpg vibro_rezb_2.jpg

Техническая информация

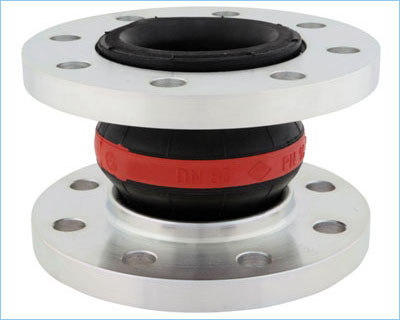

РЕЗИНОВЫЕ КОМПЕНСАТОРЫ (ВИБРОВСТАВКИ) ФЛАНЦЕВЫЕ
Условный диаметр (DN), мм  Рабочее давление (PN), бар  Рабочая температура ºС  Материал сильфона Материал фланцев
от 20 до 1000от 10 до 20от -40 до + 120EPDM, NBR,IIR,CR,CSMГОСТ/DIN углеродистая или нержавеющая сталь









                      РЕЗИНОВЫЕ КОМПЕНСАТОРЫ МУФТОВЫЕ (резьбовые)
Ду / (DN), мм  15  20  25  32  40  50
Давление рабочее (PN), бар 101010101010
Строительная длинна (L), мм 185185180190185175
Допустимое сжатие, мм 222222222222
Допустимое растяжение, мм 666666
Допустимое линейное смещение (сдвиг), мм 222222222222
Допустимое угловое смещение (изгиб), угл.градусов 454545454545
Присоединительная резьба (G) 1/23/412
Диапазон рабочих температур от -20 до + 95/110 ºС (максимальная)














Резиновый компенсатор (вибровставка) фланцевый и муфтовый


Резинокордные компенсаторы с фланцами (вибровставки) устанавливают для компенсации смещений трубопроводов вызванных в результате вибрации и температурных перепадов. За счет чего снижается уровень шума магистральных трубопроводов.
Компенсационные вставки изготавливаются из составов резины, которые стойки к химическим реагентам, поэтому могут применяться в трубопроводах по которым могут транспортироваться не только сжатый воздух, горячая, холодная вода, а также морская вода, щелочи и слабые растворы кислот.

Подбор антивибрационного компенсатора производится в зависимости от диаметра трубопровода, рабочей температуры и давления, а также транспортируемой среды.

К преимуществам таких изделий можно отнести следующее:
Не оказывают силового воздействия на соединяемые трубопроводы;
Универсальность и менее сложный монтаж за счет поворотных фланцев;
Сильфоны изготавливаются из натуральных и синтетических эластомеров, каждый из которых подбирается в зависимости от условий использования, что значительно увеличивает срок эксплуатации компенсатора;
Не требует использования дополнительных уплотнительных прокладок;
Значительно сокращают уровень вибрации и шума в трубопроводных системах;
Обладают хорошим сопротивлением к гидроударам.
