Cоединение STORZ (Шторц) DIN 14323

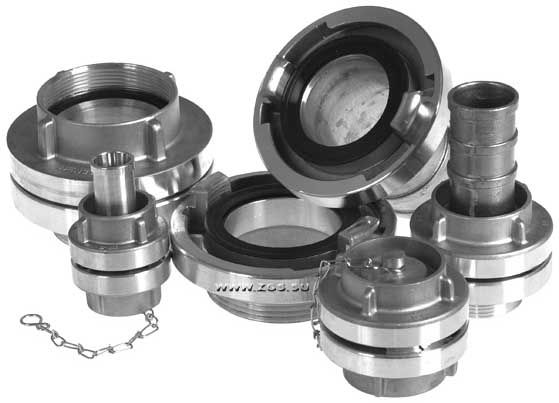

Соединение STORZ (Шторц)

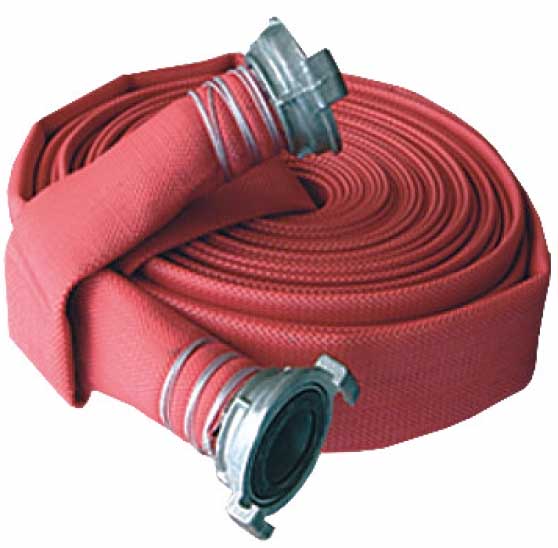

Головка рукавная STORZ (Шторц) DIN 14323 является быстроразъемным соединением цапкового Принцип смыкания между собой такой же, как у гаек Богданова за счет двух клыков, которые перемещаются по внешним скосам. Внутри деталей находятся резиновые уплотнения, которые плотно герметизируются в момент затяжки. Головка соединительная напорная подходит для всех видов промышленных напорновсасывающих, плоскосворачиваемых и пожарных рукавов. Монтируются в рукав с помощью хомутов. Для трубопроводов с резьбой предусмотрена конструкция изделий с наружной и внутренней резьбой. При необходимости заглушить конец рукава или трубопровода применяется заглушка с цепью. Рабочее давление, на которое рассчитаны БРС STORZ - 16 бар. Материал исполнения: алюминий, латунь, нержавеющая сталь.

ОСНОВНЫЕ ТИПЫ СОЕДИНЕНИЯ ШТОРЦ И РАЗМЕРЫ:

115_NVS.jpg1. ВСАСЫВАЮЩИЙ СОЕДИНИТЕЛЬ ПОД РУКАВ: 25/25/31, 32/19/44, 32/25/44, 32/32/44, 38/38/52, 52/25/66, 52/32/66, 52/45/66, 52/52/66, 52/60/66, 65/65/81, 75/65/89, 75/70/89, 75/75/89, 75/80/89, 90/90/105, 100/100/115, 110/100/133, 110/110/133, 125/125/148, 135/135/159, 150/150/160, 165/150/188, 205/205/220


КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, соединитель с хвостовиком под рукав: 25/25/31)

Первая цифра – номинальный размер
Вторая цифра – наружный диаметр хвостовика (D)
Третья цифра – расстояние между клыками (КА) в мм

2. ПЕРЕХОДНИК С ВНУТРЕННЕЙ РЕЗЬБОЙ: 25/1/2"/31, 25/3/4"/31, 25/1"/31, 32/1"/44, 32/1¼"/44, 38/1½"/52, 38/2"/52, 52/1"/66, 52/1¼"/66, 52/1½"/66, 52/2"/66, 52/2¼"/66, 65/2"/81, 65/2½"/81, 75/2"/89, 75/2½"/89, 75/3"/89, 90/3"/105, 100/4"/115, 110/4"/133, 110/4½"/133, 125/5"/148, 150/6"/160, 165/6"/188, 165/7"/188, 205/8"/220



КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, переходник с внутренней резьбой: 25/1"/31)

Первая цифра - номинальный размер
Вторая цифра - резьба трубы, расстояние между ушками в дюймах
Третья цифра - расстояние между клыками (КА) в мм

3. ПЕРЕХОДНИК С НАРУЖНОЙ РЕЗЬБОЙ: 25/1"/31, 32/1"/44, 32/1¼"/44, 38/1½"/52, 52/1¼"/66, 52/1½"/66, 52/2"/66, 65/2½"/81, 75/2½"/89, 75/3"/89, 110/4"/133





КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, переходник с наружной резьбой: 25/1"/31)

Первая цифра - номинальный размер между ушками
Вторая цифра - резьба трубы в дюймах
Третья цифра - расстояние между клыками (КА) в мм

k_vr_115.jpg4. КЛАПАН (ВРАЩАЮЩИЙСЯ) ШТОРЦ-ШТОРЦ: 66/31, 89/66, 133/89

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, клапан вращающийся: 66/31)
Первая цифра - расстояние между клыками (КА 1) в мм
Вторая цифра - расстояние между клыками (КА 2) в мм


5. КЛАПАН (НЕПОДВИЖНЫЙ) ШТОРЦ-ШТОРЦ: 66/52, 66/44, 81/66, 89/81, 105/89, 115/89, 133/115, 148/133, 160/133

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, клапан неподвижный: 66/52)
Первая цифра - расстояние между клыками (КА 1) в мм
Вторая цифра - расстояние между клыками (КА 2) в мм

6. ЗАГЛУШКА С КРЕПЕЖНОЙ ЦЕПЬЮ ШТОРЦ: 25/31, 32/44, 38/52, 52/66, 65/81, 75/89, 90/105, 100/115, 110/133, 125//148, 150/160, 165/188, 205/220

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЕТАЛЬ (например, заглушка с крепежной цепью: 25/31)
Первая цифра – номинальный размер
Вторая цифра - расстояние между клыками (КА) в мм
