Металлорукава высокого давления



       Металлорукав с резьбой                   Термозащитные рукава                  Металлорукав с фланцами



Основные рабочие характеристики


Условный проход (Dn), мм

  Рабочее давление (Pn), бар

(R) мин. радиус изгиба

Рабочая температура ºС

от 6 до 250        от вакуума до 380                         от 90 до 1800               от - 270 до + 600
ГИДРОИСПЫТАНИЯ (Рисп), бар 1,25 Рраб или 1,5 Рраб
НАЗНАЧЕННЫЙ СРОК СЛУЖБЫ МЕТАЛЛОРУКАВА 35 ЛЕТ



ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ ДЛЯ ПРОИЗВОДСТВА МЕТАЛЛОРУКАВА
                                СИЛЬФОН                                                             ОПЛЕТКА                              КОНЦЕВАЯ АРМАТУРА
Лента ГОСТ 4986-79 из коррозионностойкой стали 08Х18Н10Т, 12Х18Н10Т, 08Х18Н10, аналоги: AISI 321, AISI 304, AISI 304L, AISI316L Проволока ГОСТ 18143-72 из коррозионностойкой стали 08Х18Н10, 12Х18Н10Т , аналоги: AISI 304, AISI 32112Х18Н10Т, 08Х18Н10,AISI 321, AISI 304, AISI 304L, AISI316L, черная сталь 20, 09Г2С










Техническое описание металлорукава высокого давления

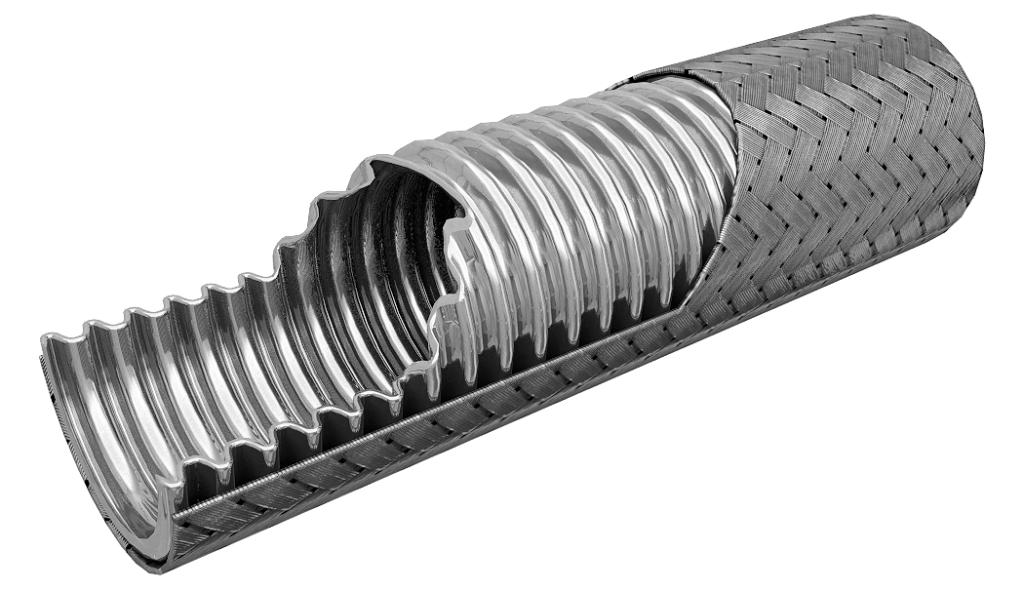

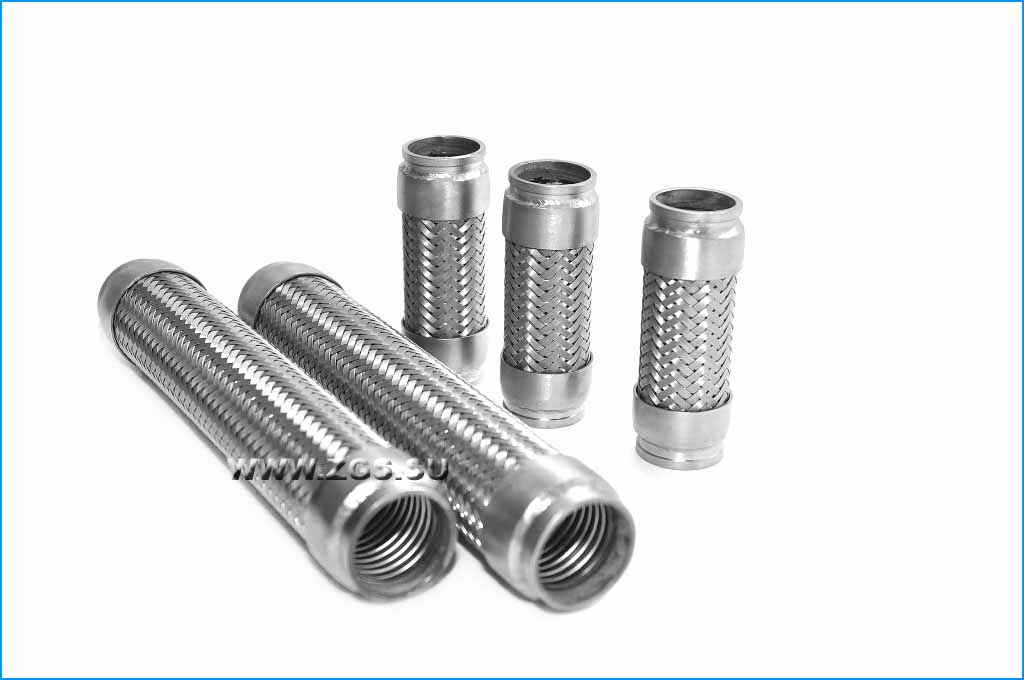

Металлорукав высокого давления (МРВД, РНВД, РГМ) из нержавеющей стали это сильфон (герметичная гофрированная оболочка с параллельным кольцевым гофром из сварной трубы, произведенная из штрипса различной толщины, методом гидрофоромовки или накатки) из коррозионностойкой криогенной стали 12Х18Н10Т, 08Н18Н10Т или аналогов, на который нанесена проволочная оплетка из высоколегированной нержавеющей стали 08Н18Н10/AISI 304 в один, два или три слоя для увеличения технических параметров рабочего давления. Например металлорукав под приварку без оплетки рассчитан на давление 2 бар, с одной оплеткой 55 бар, с двумя оплетками 110 бар, с тремя оплетками 140 бар. Сильфон для металлорукава производиться нескольких видов под разные технические задачи: облегченный, с повышенной гибкостью, с повышенными характеристиками по давлению. После того, как произведен сильфон, его погружают в емкость с водой и подают в него воздух. Такой метод позволяет определить годность сильфона к дальнейшему производству металлорукава. Наличие пузырьков в воде и потеря давления при таком контрольном методе испытания – недопустимы. Особое внимание уделяется качеству сварных швов. Т.к. качественные сварные швы - гарантия надежности изделия, которое будет работать под высоким давлением в условиях динамических и температурных нагрузок. Сварные швы рукавов выполняются сваркой в среде защитных газов по ГОСТ 16037 или 14771. Одним из элементов металорукава является обсадное кольцо (стакан). Производим их в двух вариантах: прямое исполнение и с отбортовкой.

Преимуществом металлорукава является: работоспособность в температурном диапазоне от – 270 до + 600 ºС, рабочее давление от вакуума до 380 бар, долговечность, высокая антикоррозионная стойкость, вибростойкость.

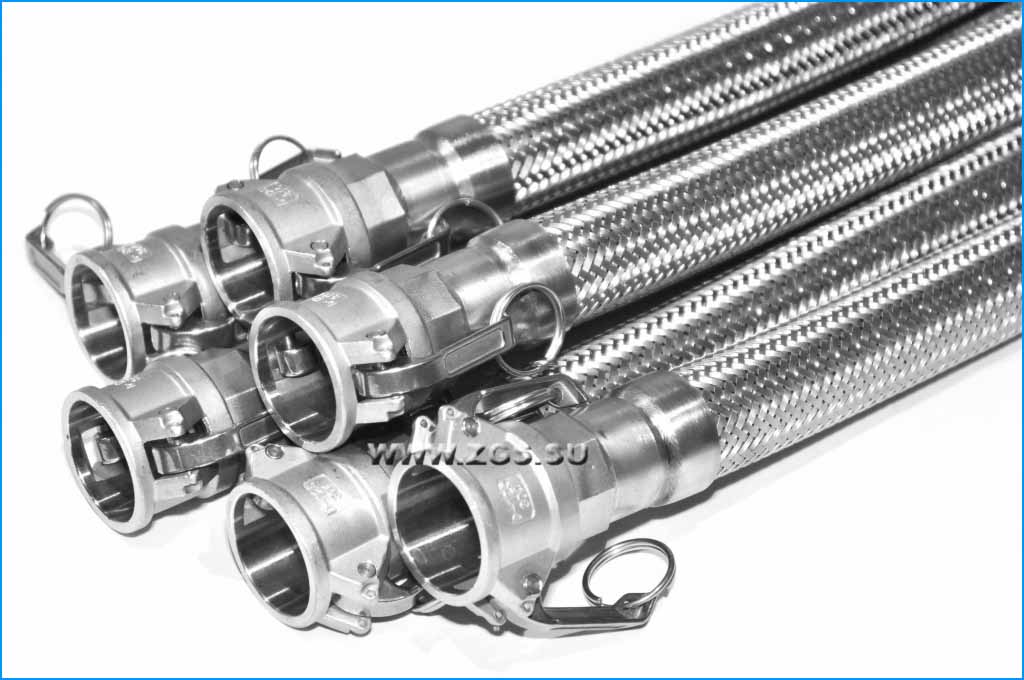

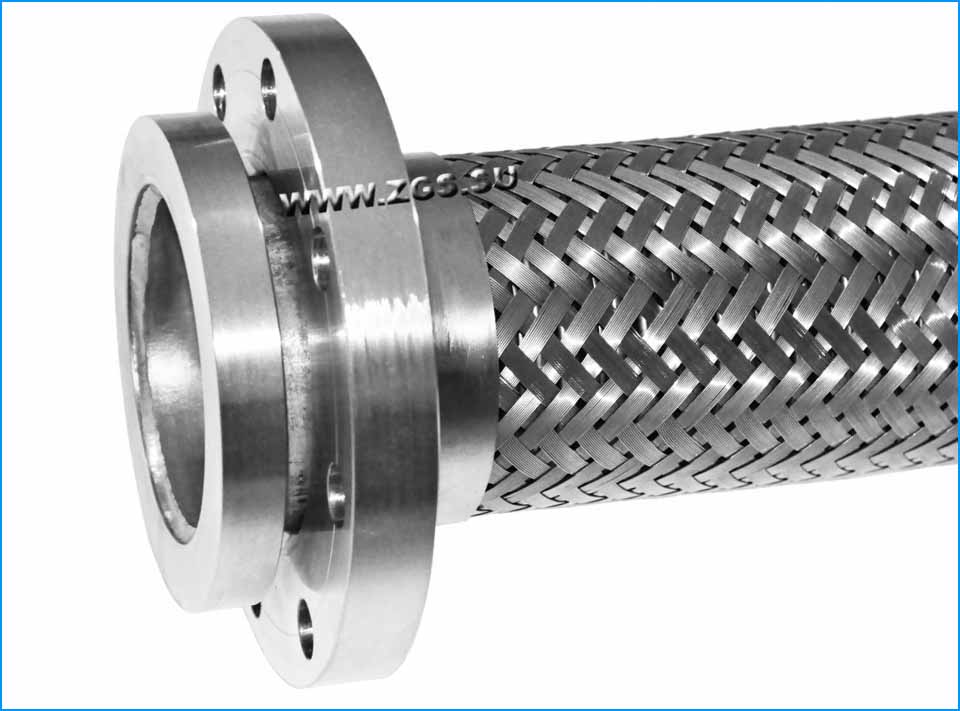

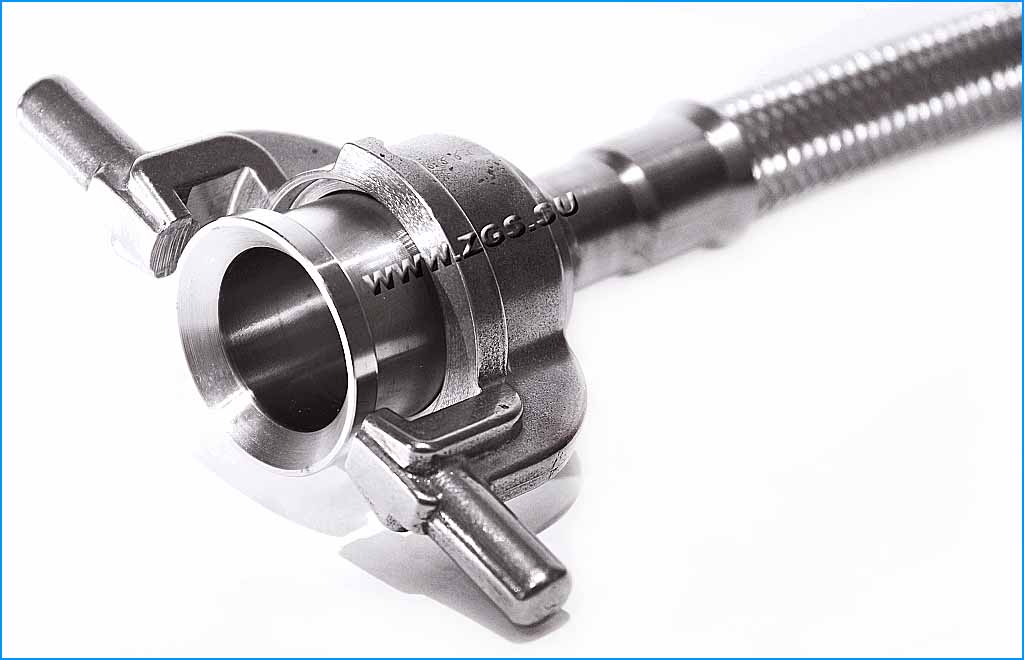

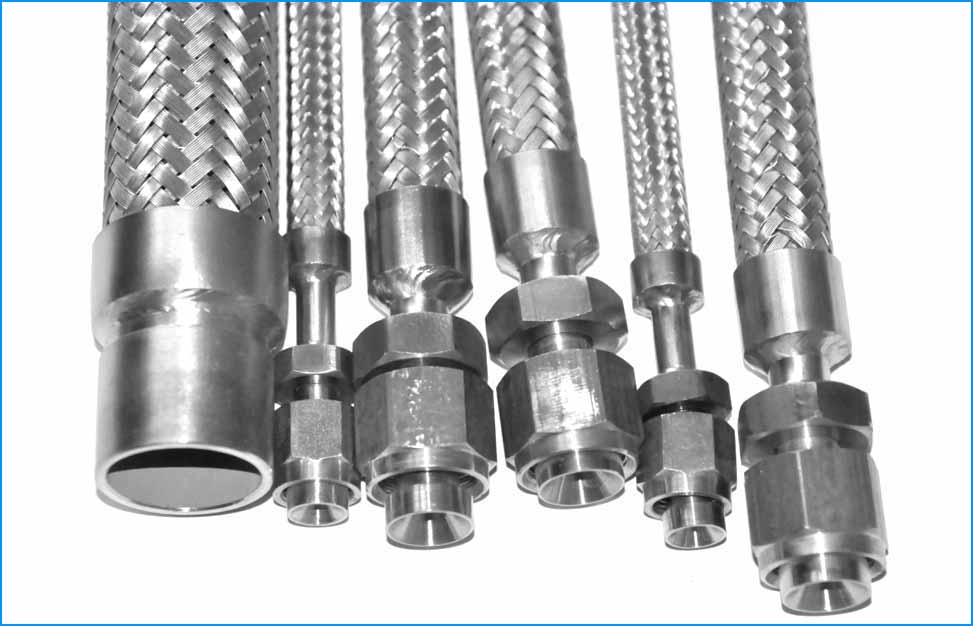

МРВД комплектуются различной концевой присоединительной арматурой из нержавеющей жаропрочной стали AISI 331, 316L, 304, и углеродистой стали: окончания под приварку, фланцами ГОСТ 12820-80, 12821-80, 12822-80, 33259-2015, DIN, ASMI, гайкой Рот ГОСТ 19334-73, резьбовыми соединениями, ниппель с накидной гайкой, штуцер с наружной резьбой, соединение американка, БРС, камлок, комбинированное конусное соединение с ответной частью с резьбой или под приварку, с двух сторон с различной концевой арматурой (например с одной стороны фланец с другой стороны ниппель с накидной гайкой), с отводами 90 и 45 градусов. Варианты резьбы: с метрической, дюймовой, конической, BSP, BSPT, BSPP NPT, NPTF, К, Rc, Rp и другие стандарты.

Проектируем и производим металлорукава нержавеющие герметичные высокого давления (РГМ), область применения которых в основном это пневматические и гидросистемы, транспортировка многочисленных агрессивных, жидких и газообразных сред под высоким давлением, в критичных температурных диапазонах при высокочастотных нагрузках в различном оборудовании, агрегатах, машинах. Вся выпускаемая продукция проходит жесткий контроль качества, испытания на устойчивость к вибрации, герметичность, прочность сварных швов.
