Под конусные соединения с метрической резьбой
С НАКИДНОЙ ГАЙКОЙ И КОНУСОМ 74 ГРАДУСА
| Ду РУКАВА В ММ | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 32 |
| ИСПОЛНЕНИЕ РЕЗЬБЫ | М12х1 | М14х1 | М16х1 | М18х1,5 | М20х1,5 | М24х1,5 | М27х1,5 | М33х1,5 | М39х1,5 | М48х2 |
|
| М14х1,5 | М16х1,5 | М20х1,5 | М22х1,5 | М33х2 | М39х2 |
С НАКИДНОЙ ГАЙКОЙ СФЕРА-КОНУС 60, 37, 24 ГРАДУСА

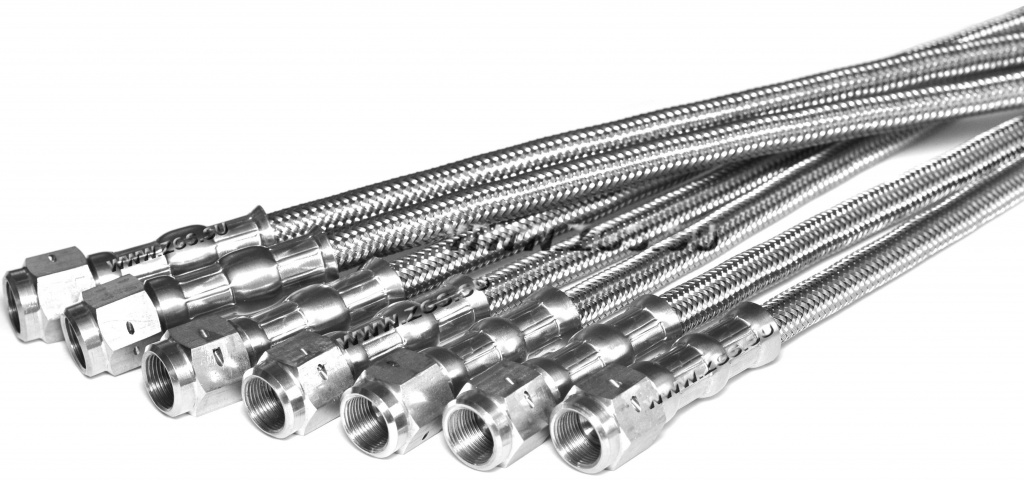

Тефлоновые рукава хорошо зарекомендовали себя в качестве гибких соединительных элементов трубопровода. Прямое назначение этих изделий: транспортировка различных газов, токсичных, агрессивных сред, пищевых продуктов, фармакологических веществ. Тефлоновые рукава практически не подается старению в отличии от резиновых и металлорукавов. На тефлоновые шланги устанавливаем все виды наконечников для подсоединения к оборудованию. При заказе изделия очень важно учитывать основные параметры: условный проход, рабочее давление и тип наконечников. На тефлоновые рукава (фторопластовые) устанавливаем фитинги и брс из криогенной нержавеющей стали, а также стальные с антикоррозионным покрытием. Расчетный диапазон температурных режимов от – 60 град. до + 200 град. На PTFE (фторопластовую) камеру наносим один ли два слоя оплетки из нержавеющей стали в зависимости от условия планируемой эксплуатации. Каждый рукав проверяется давлением на специализированных стендах на герметичность. Цена за рукав PTFE зависит от диаметра, рабочего давления, типа внутренней камеры, материала концевой арматуры и других параметров.
| Ду РУКАВА В ММ | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 32 |
| ИСПОЛНЕНИЕ РЕЗЬБЫ | М12х1 | М14х1 | М16х1 | М18х1,5 | М22х1,5 | М22х1,5 | М24х1,5 | М30х1,5 | М36х1,5 | М48х2 |
| М14х1,5 | М16х1,5 | М24х1,5 | М27х1,5 | М30х2 | М36х2 | М52х2 |
С НАРУЖНОЙ РЕЗЬБОЙ КОНУС 74 ГРАДУСА
| Ду РУКАВА В ММ | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 32 |
| ИСПОЛНЕНИЕ РЕЗЬБЫ | М12х1 | М14х1 | М14х1,5 | М20х1,5 | М22х1,5 | М24х1,5 | М24х1,5 | М33х1,5 | М39х1,5 | * |
| М16х1 | М27х1,5 | М33х2 | М39х2 | * |
- Под соединения BSP, JIC, JIS, DKI, DK, DKOL, DKOS, NPTF, BSPT, ORFS, BANJO
- Опросный лист для заказа фторопластовых рукавов
- Инструкция по монтажу фторопластовых рукавов
- Таблица химической стойкости рукавов к транспортируемым средам
Техническое описание
Тефлоновые рукава хорошо зарекомендовали себя в качестве гибких соединительных элементов трубопровода. Прямое назначение этих изделий: транспортировка различных газов, токсичных, агрессивных сред, пищевых продуктов, фармакологических веществ. Тефлоновые рукава практически не подается старению в отличии от резиновых и металлорукавов. На тефлоновые шланги устанавливаем все виды наконечников для подсоединения к оборудованию. При заказе изделия очень важно учитывать основные параметры: условный проход, рабочее давление и тип наконечников. На тефлоновые рукава (фторопластовые) устанавливаем фитинги и брс из криогенной нержавеющей стали, а также стальные с антикоррозионным покрытием. Расчетный диапазон температурных режимов от – 60 град. до + 200 град. На PTFE (фторопластовую) камеру наносим один ли два слоя оплетки из нержавеющей стали в зависимости от условия планируемой эксплуатации. Каждый рукав проверяется давлением на специализированных стендах на герметичность. Цена за рукав PTFE зависит от диаметра, рабочего давления, типа внутренней камеры, материала концевой арматуры и других параметров.
